Detalhes do Produto
CONFIRA DETALHES
Chillers para Indústria
Compressor
- Tipo: Scroll
- Potência (HP): 5,3
- Quantidade: 1
- Quantidade circuito Frigorígeno: 1
- Fluído refrigerante: R410A
Hidráulica
- Tipo da bomba de circulação: Centrífuga monobloco
- Fluído: Água
- Vazão requirida (M1): 4,03 m³/h - T = 4K
- Vazão fala (M2): 2,81 m³/h
- Pressão de operação: 30 mca
Evaporador
- Tipo: À placas brasado
- Quantidade: 1
Válvula de expansão
- Tipo: Termostática
- Quantidade: 1
Condensador
- Tipo: Microcanal
- Material: Alumínio
- Quantidade: 1
- Calor máximo dissipado: 30% à mais que o processo
Ventilador
- Tipo: Axial
- Quantidade: 1
- Proteção: IP55
- Velocidade: 1.400 RPM
Elétrica
- Normas: NR 10 e NR 12
- Tensão/frequência: 3F (220/380/440 VCA) + N + T/60Hz
- Tensão de comando: 24 V
- Corrente nominal: 24,8 A / 14,2 A / 12,8 A
- Potência instalada (P1): 13,3 kVA
- Potência em regime (P2): 7,8 kW
- COP: 2,40 (kW / kW)
- Disjuntor proteção geral: SIM
- Proteção quadro elétrico: IP 55
- Controlador de temperatura: CLP
- Modo de controle: ON/OFF, Controle do histerese
- Display/funções: Refrigeração, bomba, falhas gerais
Estrutura
- Chassis: Chapa de aço carbono
- Gabinete: Chapa de aço carbono
- Apoio: Chapa de aço carbono
- Tratamento gabinete: Pintura eletrostática
- Diâmetro conexões: ø 1" Entrada/Saída
- Peso total sem água: 380 Kg
Proteções
- Sensor de fluido: Sim
- Pressostato de alta: Sim
- Pressostato de baixo: Sim
- Disjuntor motor: Sim
- Sensor falta de fase: Sim
- Sensor Inversão de fase: Sim
- Chave de fluxo: Sim
- Filtro modular para água: Sim – 130 micra
Limites
- Tensão Alimentação: +/- 5V
- Pressão Máx. Admissível de água: 10 bar
- Temperatura Min. água s/ ANTICGL: 6°C
- Temperatura Máx. da água: 25°C
- Temperatura Máx. ambiente: 42°C
- Temperatura mínima ambiente: 10°C
Reservatório interno
- Tipo: AISI 304
- Volume: 50 L
- Reposição automática: Sim, por boia de nível mecânica
- Diâmetro Reposição: 3/4"
Aplicação
APLICAÇÕES DO
Chillers para Indústria
Aplicação
Uma opção versátil e multifuncional que proporciona resultados de alta precisão em refrigeração de ambientes industriais, como as salas de refrigeração. Com conectividade Wi-Fi, você pode controlá-lo remotamente sem desperdiçar tempo ao realizar outras funções.

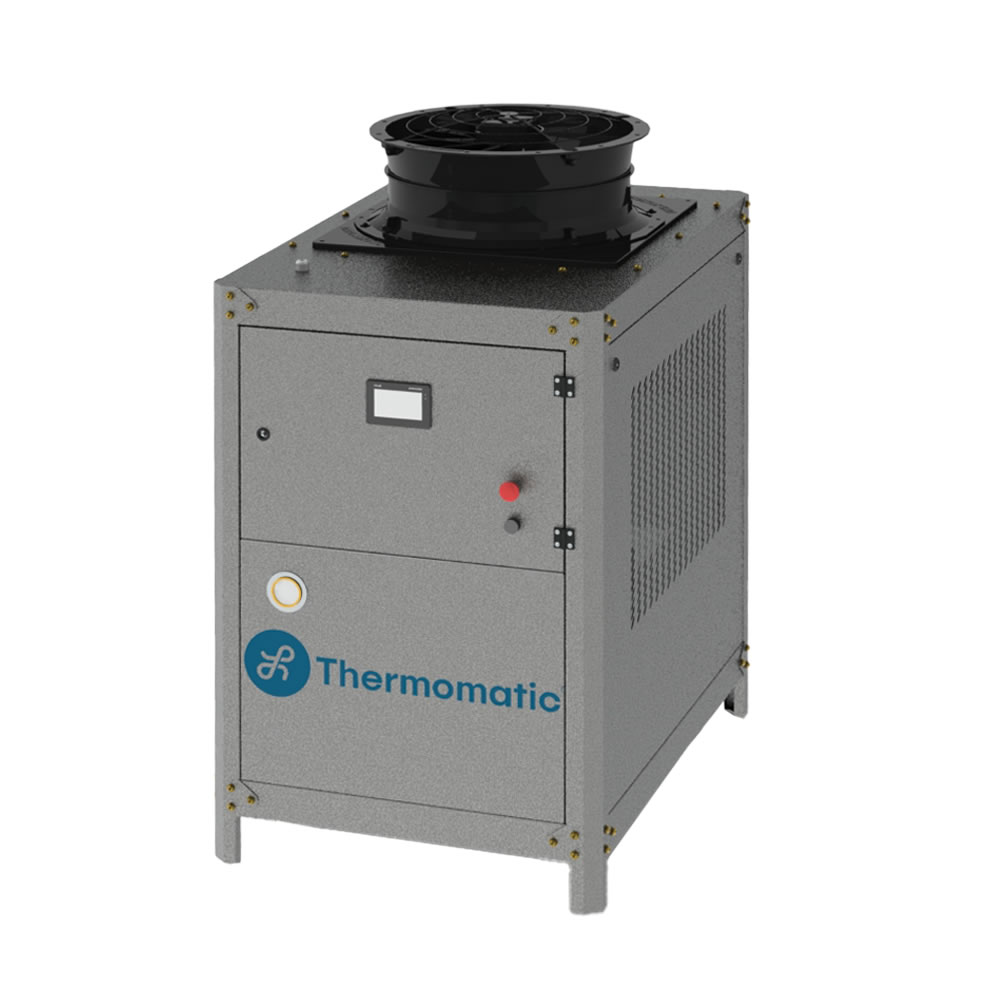

O sistema do Chiller TH-15 integra os protocolos de comunicação ModBus, BACNet e Lonworks, que permitem o desempenho nas aplicações, através do Controlador Lógico Programável. O equipamento possui condensador microcanal, componente amplamente utilizado na indústria automotiva, com canais longos e estreitos nos condensadores e sem pontos de solda em sua fabricação.
Sua construção oferece menor risco de vazamento e traz maior eficiência na troca de calor.
