Detalhes do Produto
CONFIRA DETALHES
Chillers para Indústria
Compressor
-
Tipo: Scroll
- Potência (HP): 7,8
- Quantidade: 2
- Quantidade circuito Frigorígeno: 2
- Fluído refrigerante: R410A
Hidráulica
- Tipo da bomba de circulação: Centrífuga monobloco
- Fluído: Água
- Vazão requirida (M1): 11,45 m³/h - T = 4K
- Vazão fala (M2): 8,02 m³/h
- Pressão de operação: 30 mca
Evaporador
- Tipo: À placas brasado
- Quantidade: 2
Válvula de expansão
- Tipo: Termostática
- Quantidade: 2
Condensador
- Tipo: Microcanal
- Material: Alumínio
- Quantidade: 2
- Calor máximo dissipado: 30% à mais que o processo
Ventilador
- Tipo: Axial
- Quantidade: 2
- Proteção: IP55
- Velocidade: 1.400 RPM
Elétrica
- Normas: NR 10 e NR 12
- Tensão/frequência: 3F (220/380/440 VCA) + N + T/60Hz
- Tensão de comando: 24 V
- Corrente nominal: 53,9 A / 31,3 A / 30,6 A
- Potência instalada (P1): 28,6 kVA
- Potência em regime (P2): 18,6 kW
- COP: 2,86 (kW / kW)
- Disjuntor proteção geral: Sim
- Proteção quadro elétrico: IP 55
- Controlador de temperatura: CLP
- Modo de controle: ON/OFF, Controle do histerese
- Display/funções: Refrigeração, bomba, falhas gerais
Estrutura
- Chassis: Chapa de aço carbono
- Gabinete: Chapa de aço carbono
- Apoio: Chapa de aço carbono
- Tratamento gabinete: Pintura eletrostática
- Diâmetro conexões: ø 1‘’1/2 Entrada/Saída
- Peso total sem água: 510 Kg
Proteções
- Sensor de fluído: Sim
- Pressostato de alta: Sim
- Pressostato de baixo: Sim
- Disjuntor motor: Sim
- Sensor falta de fase: Sim
- Sensor inversão de fase: Sim
- Chave de fluxo: Sim
- Filtro modular para água: Sim – 130 micra
Limites
- Tensão Alimentação: +/- 5V
- Pressão Máx. Admissível de água: 10 bar
- Temperatura Min. água s/ ANTICGL: 6°C
- Temperatura Máx. da água: 25°C
- Temperatura Máx. ambiente: 42°C
- Temperatura mínima ambiente: 10°C
Reservatório interno
- Tipo: AISI 304
- Volume: 80 L
- Reposição automática: Sim, por boia de nível mecânica
- Diâmetro Reposição: 3/4"
Aplicação
APLICAÇÕES DO
Chillers para Indústria
Aplicação
A fim de aumentar a precisão do controle de temperatura, a linha de equipamentos de refrigeração da Thermomatic foi pensada com exclusividade para atender as necessidades de resfriamento do ar e controle térmico avançados.

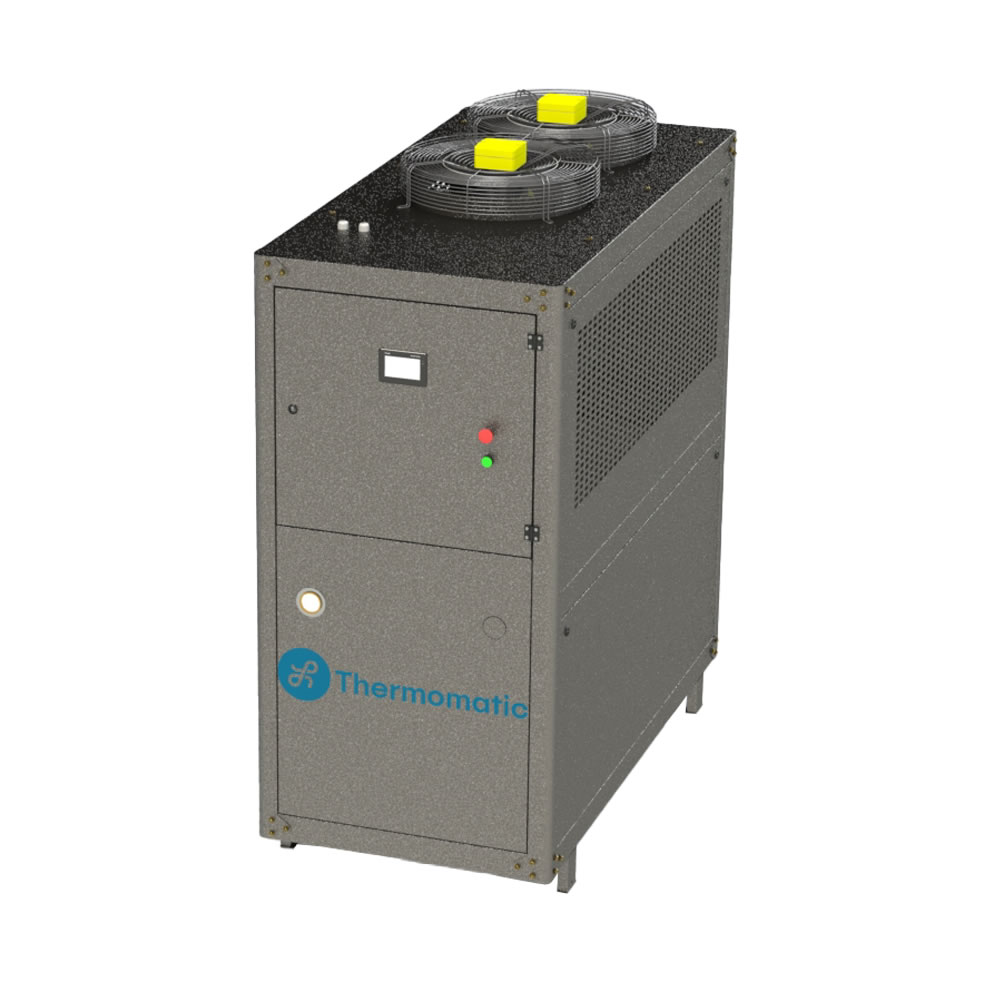

O modelo TH-45 possui reservatório com capacidade para 80 litros e condensador microcanal com eficiência superior a outros condensadores. O circuito duplo garante um fluxo de água potente, contínuo e sem vazamentos. Este equipamento se torna ideal para um controle térmico preciso. Com funcionalidade versátil, ele possui conectividade Wi-Fi e protocolo de comunicação ModBUS, BACNet e Lonworks que permitem o monitoramento a distância do Chiller.
