Em processos industriais de alta precisão, a estabilidade ambiental é um fator determinante para o desempenho e a qualidade final do produto. Uma empresa de referência nacional na produção de vidros laminados com aplicação de películas PVB, enfrentava o desafio de manter níveis rigorosos de controle de umidade e pureza do ar durante as etapas de montagem e corte.
A excelência do projeto não esteve apenas na instalação dos equipamentos, mas na concepção de um sistema em que confiabilidade, estabilidade operacional e payback foram tratados como variáveis de engenharia desde o início. Este artigo apresenta a aplicação dessa filosofia em um ambiente industrial crítico, com resultados comprovados em precisão climática, disponibilidade e eficiência operacional.
A instalação foi projetada para operar continuamente em duas áreas de alta sensibilidade: a sala de montagem pré-selagem, onde as lâminas de vidro e a película PVB são unidas antes da cura térmica, e a sala de CNC, responsável pelo corte das películas conforme as dimensões exatas de cada vidro.
O desafio era garantir umidade relativa constante abaixo de 30% e ambiente isento de partículas, assegurando a integridade do PVB e a adesão entre as camadas, sem comprometer a produtividade ou exigir paradas de linha.
Sistema de Desumidificação Dessecante
A solução desenvolvida pela Thermomatic integrou tecnologia de desumidificação por adsorção e engenharia de fluxo de ar, composta por dois sistemas complementares:

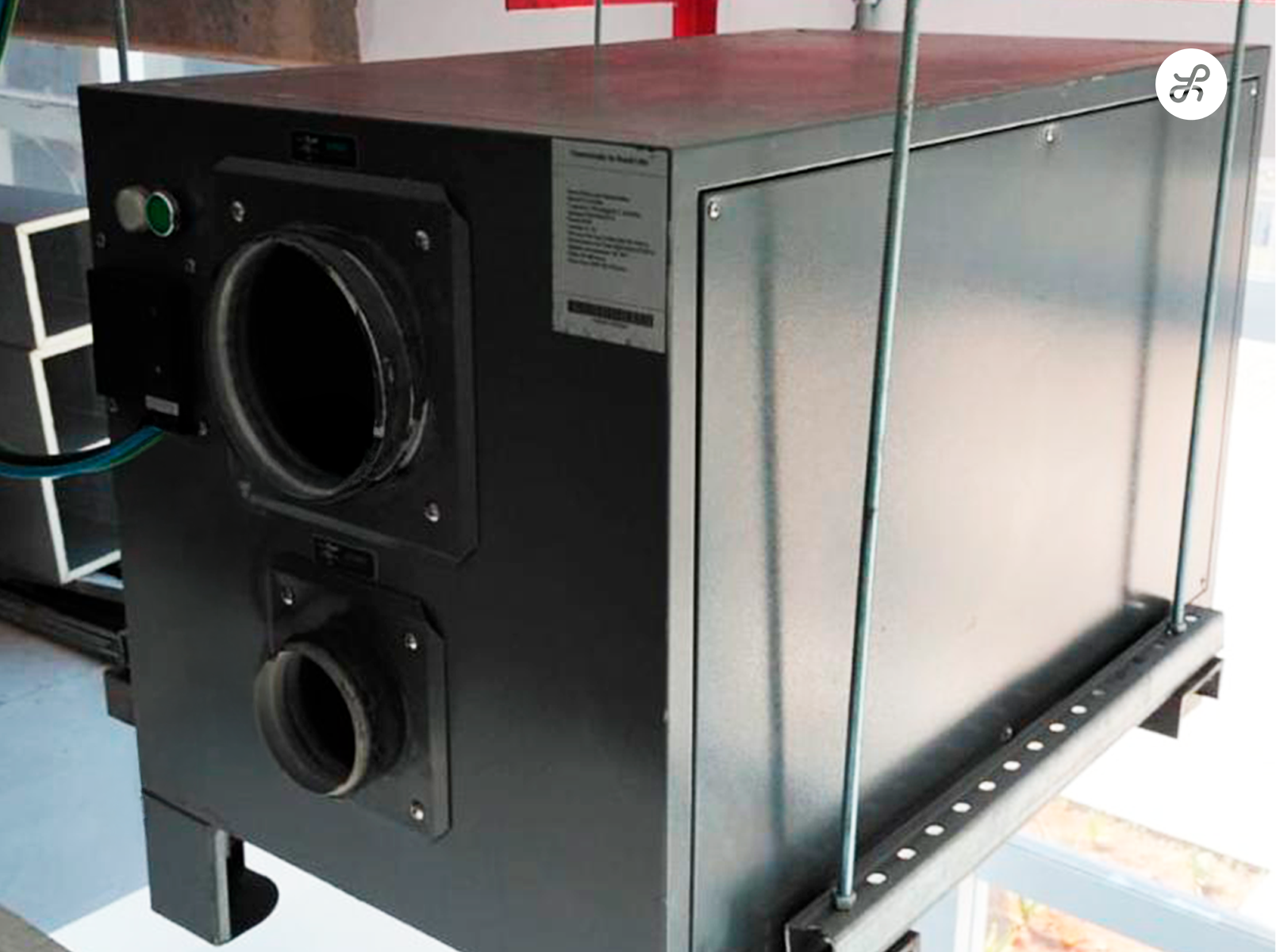

- Desumidificador Dessecante 4000 — aplicado à sala de pré-selagem, com sistema de dutos projetado para distribuição homogênea do ar seco e controle de vazão em zonas críticas.
- Desumidificador Dessecante 530 — instalado na sala de CNC, garantindo um microclima estável durante o corte e manuseio das películas PVB.
O projeto incluiu a execução completa da rede de dutos, isolamentos térmicos e pontos de instrumentação, concluído em uma semana, sob supervisão direta do gerente de manutenção da empresa de vidros, assegurando a aderência entre o desempenho projetado e o real.
Engenharia aplicada à confiabilidade
- Geometria e diâmetros definidos por simulação de perda de carga, garantindo equilíbrio entre vazão e pressão;
- Isolamentos aplicados em trechos críticos para evitar condensação e preservar a eficiência térmica.
Controle e instrumentação integrados
- Sensores instalados estrategicamente para monitoramento contínuo de temperatura e umidade relativa;
- Interface de automação com resposta dinâmica, permitindo ajustes em tempo real conforme a variação de carga térmica.
Instalação orientada à disponibilidade
- Layout planejado para mínima interferência operacional e acesso direto a componentes de manutenção;
- Regeneração otimizada do rotor dessecante, com controle de temperatura do ar regenerante para maior eficiência.
Resultados validados por medição
- Umidade relativa mantida constantemente abaixo de 30%, conforme limites estabelecidos para a montagem pré-selagem;
- Ambiente livre de condensação e partículas, com medições validadas por sensores instalados em pontos estratégicos da sala;
- Tempo total de instalação: 7 dias, incluindo testes de estanqueidade e balanceamento de vazão;
- Desempenho operacional estável em regime contínuo, sem flutuações de umidade em horários de pico de produção.
Impacto direto no OPEX — redução de perdas por rejeição de lote e menor necessidade de retrabalho na linha de montagem.
Payback em 9 meses, justificando o CAPEX.
Engenharia orientada ao processo — controle ambiental transformado em variável de qualidade de produto, e não apenas em condição de conforto.
Se o seu sistema de controle ambiental não é medido em termos de confiabilidade real e eficiência operacional, é provável que esteja operando com parâmetros estimados e não com resultados comprovados.
Projetar ambientes industriais com umidade e pureza do ar como variáveis de engenharia é um diferencial técnico que se traduz em previsibilidade, qualidade e confiabilidade de processo. Os resultados deste caso confirmam que a engenharia de desumidificação, quando aplicada com precisão, é um investimento com retorno mensurável — e indispensável para indústrias de alta exigência.
FAQs
Controlar a umidade no processo de vidro é o fator mais importante, mas não é o único. A delaminação pode ser reduzida em até 85% com o controle de umidade HVAC-R para PVB adequado (20-25% UR), mas outros fatores também influenciam, como:
- Limpeza da superfície do vidro (contaminação por gordura, poeira ou resíduos químicos);
- Qualidade do interlayer (PVB vencido ou armazenado incorretamente pode perder suas propriedades adesivas);
- Os parâmetros da autoclave (temperatura, pressão e tempo de ciclo devem seguir rigorosamente as especificações do fabricante do interlayer);
- Tempo entre pré-selagem e autoclave (quanto menor, melhor).
Portanto, o controle climático no processo de vidro é a base, mas deve ser combinado com boas práticas em todas as etapas do processo.
Sim, desumidificadores industriais de precisão são projetados especificamente para esse fim. As opções mais comuns são:
- Desumidificadores Dessecantes, ideais para atingir e manter níveis baixos de umidade (20-30%) com precisão de % UR, sendo a escolha padrão para salas de laminação e câmaras de PVB;
- Desumidificadores por Condensação, mais eficientes energeticamente para níveis moderados de umidade (40-55%), ideais para áreas de armazenamento e expedição. Esses equipamentos podem ser integrados a sistemas de automação industrial (via Modbus/IoT), permitindo o monitoramento e ajuste em tempo real da umidade, temperatura e ponto de orvalho no vidro.
A escolha depende da criticidade do processo e das condições do ambiente. Para a sala de laminação e câmara de PVB, onde é essencial atingir umidade relativa entre 20% e 25%, os desumidificadores dessecantes da Linha Dessecante da Thermomatic são os mais indicados.
Eles utilizam roda de sílica, um material que remove a umidade do ar por adsorção, sendo capazes de atingir os menores níveis de umidade (abaixo de 30%) e operar com eficiência em qualquer temperatura, sendo essenciais em processos críticos como a laminação de vidros com PVB ou EVA.
Eles também podem ser dutados com controle de partículas em suspensão com uma caixa de filtragem acoplada ao sistema de desumidificação HVAC-R. Já os desumidificadores por condensação da linha Industrial Plus da Thermomatic são ideais para áreas de armazenamento e expedição, onde a umidade precisa ser controlada em níveis moderados (40-55%), promovendo a condensação da umidade, além de apresentarem alta eficiência energética.
O ponto de orvalho é medido por meio de sensores de temperatura e umidade relativa instalados em pontos estratégicos da sala. Esses sensores calculam automaticamente o ponto de orvalho com base na temperatura e na UR do ambiente. A maioria dos desumidificadores industriais modernos já vem equipada com esses sensores e exibe o ponto de orvalho em tempo real no painel de controle. Além disso, sistemas de automação industrial podem registrar esses dados continuamente, permitindo rastreabilidade e auditoria de qualidade.
A diferença está na tecnologia de remoção de umidade e nos níveis que cada um consegue atingir. O Desumidificador Dessecante (Químico) utiliza adsorção por roda de sílica e consegue atingir níveis de UR abaixo de 30% (até 10% ou menos), sendo eficaz em qualquer temperatura, inclusive muito baixas, com aplicação ideal para laminação, câmara de PVB e processos críticos, apresentando consumo energético moderado a alto (devido à regeneração). Já o Desumidificador por Condensação funciona por choque térmico, condensando a umidade, atingindo níveis de UR entre 40% e 60%, sendo menos eficiente abaixo de 15°C, ideal para armazenamento, expedição e áreas gerais, com consumo energético baixo.
Sim, com alta probabilidade, essa é a causa principal. Um sistema HVAC convencional é projetado para controle de temperatura e conforto térmico, mas não tem capacidade de controlar a umidade relativa de forma precisa e constante. Mesmo com a temperatura controlada, a umidade relativa do ar pode estar fora dos níveis adequados (20-25% para laminação), e isso compromete diretamente o processo de laminação do vidro. A umidade é uma variável química crítica, não apenas ambiental. Ela causa bolhas, delaminação ou manchas leitosas no PVB, EVA ou ionoplasto, pois esses materiais higroscópicos absorvem a água do ar, e durante o ciclo de autoclave, essa umidade se transforma em vapor, gerando pressão interlaminar que impede a adesão completa. Para processos industriais como a laminação de vidro, é indispensável a instalação de um desumidificador industrial dedicado, que opere de forma integrada ao projeto HVAC ou independente, garantindo controle preciso da umidade relativa, assim como as outras variantes.
O dimensionamento correto é essencial para garantir eficiência e evitar subdimensionamento (que não atinge a UR desejada) ou superdimensionamento (desperdício de energia). Os principais fatores a considerar são o volume da sala (m³), que serve como base para o cálculo da vazão de ar necessária; a carga de umidade, que é a quantidade de umidade gerada ou introduzida no ambiente (por exemplo, por pessoas, processos ou infiltração de ar externo); o nível de UR desejado (para laminação com PVB, o ideal é 20-25%); a temperatura ambiente, que influencia a escolha da tecnologia (dessecante ou condensação); a taxa de renovação de ar, que indica quantas vezes por hora o ar da sala deve ser processado (geralmente 4-6 vol/h para processos críticos); e a infiltração de ar externo, pois salas com portas frequentemente abertas ou sem pressão positiva exigem maior capacidade. O ideal é que o dimensionamento seja feito por um engenheiro especializado em HVAC-R industrial, que pode realizar simulações de carga térmica e higrotérmica para garantir que o sistema atenda às necessidades reais do processo. A Thermomatic garante o seu projeto de ponta a ponta, garantindo a estabilidade total de ambientes críticos.
Existem normas técnicas que orientam armazenamento e condições apropriadas para vidros laminados e outros tipos de vidro. Por exemplo, a ABNT NBR 14698:2001 trata do armazenamento de vidros temperados, recomendando ambientes protegidos de umidade, poeira e produtos químicos. Já a ABNT NBR 16673:2018, voltada para vidros revestidos para controle solar, também especifica locais secos e ventilados. O controle de umidade relativa e temperatura durante a pré-selagem, laminação e armazenamento é essencial para evitar delaminação, manchas e perda de aderência, garantindo qualidade, segurança e durabilidade do produto.
