Controle de umidade na Indústria de Vidros
Para garantir a qualidade e resistência de cada tipo de vidro, é preciso muito mais do que uma boa matéria-prima. Os fabricantes e processadores devem dar atenção à climatização dos ambientes, já que a temperatura e umidade sem controle podem significar prejuízo ao produto.
A indústria vidreira, um setor de alta tecnologia e demanda crescente, enfrenta desafios críticos relacionados ao controle de umidade e temperatura. A presença inadequada de umidade relativa do ar (UR) em diversas etapas do processo produtivo e de armazenamento pode levar a perdas significativas de qualidade do vidro, produtividade e, consequentemente, financeiras. A Thermomatic, especialista em soluções HVAC-R, posiciona-se como parceira estratégica para garantir a excelência e a longevidade dos produtos, oferecendo soluções de controle de umidade no processo de vidro.
O vidro e sua relação com a umidade
O vidro, embora pareça um material inerte e impermeável, não é completamente isolante da umidade. Ele é um material vítreo amorfo, e sua superfície reage continuamente com moléculas de água e CO₂ do ar, formando uma camada hidrofílica microscópica de silanol (Si–OH). Essa reação superficial é o ponto de partida para quase todos os problemas relacionados à umidade na indústria vidreira.
Explicando de maneira mais informal, é como se o vidro “respirasse” pela superfície — ele adsorve e dessorve moléculas de água, o que afeta aderência, transparência, delaminação e estabilidade óptica.
Essa micro-hidrólise rompe ligações químicas e reduz a energia superficial — exatamente onde o PVB, EVA ou TPU deveriam aderir com força máxima.
A umidade é higroscópica e silenciosa, penetra nas camadas, se condensa nos micro-poros e permanece mesmo após a laminação, dando origem ao pesadelo de toda linha vidreira — a delaminação.
Problemas Comuns Causados pela Umidade na Indústria Vidreira
A umidade inadequada pode gerar uma série de fenômenos e consequências prejudiciais:
- Hidrólise Superficial: Reação da sílica (SiO₂) com H₂O, formando silanol. Causa perda de brilho, mancha leitosa (“irisação”) e redução da aderência com filmes de PVB/EVA;
- Condensação Interlaminar: Ar úmido retido entre lâminas (PVB, EVA, TPU), leva à delaminação e bolhas, com perda de transparência e falha óptica;
- Absorção Higroscópica de PVB/EVA: Polímeros absorvem umidade do ar (até 0,4% de H₂O em 24h a 60% UR). Isso causa variação dimensional e perda de adesão, sendo responsável por até 70% dos rejeitos de laminação;
- Corrosão Alcalina (“Stain” ou “Irisation”): Íons Na⁺ migram da matriz do vidro sob alta UR e temperatura. Resulta em iridescência, opacidade e manchas superficiais, comum em espelhos e vidros armazenados;
- Microcondensação na Estocagem: Oscilação térmica combinada com alta UR, causa manchas de “neblina” em vidros temperados e laminados, com comprometimento estético irreversível.
Impacto da Umidade em Diferentes Tipos de Vidro
Cada tipo de vidro possui particularidades e sensibilidades à umidade, exigindo soluções de controle específicas.
Vidro Plano
O vidro plano, ou float, é altamente reativo à umidade e contaminantes. A condensação entre chapas empilhadas sem separadores pode causar irisação (vidros com manchas tipo arco-íris) e corrosão alcalina, resultando em marcas irreversíveis e diminuição da transparência óptica.
Condições Ideais: A irisação ocorre quando o ponto de orvalho do ar ultrapassa a temperatura da superfície do vidro. Ambientes com 60% UR a 25 °C podem gerar condensação com quedas térmicas, iniciando a corrosão.
Vidro Laminado
Composto por duas ou mais lâminas de vidro unidas por um interlayer (PVB, EVA ou ionoplasto), o vidro laminado é extremamente sensível à umidade. Polímeros como PVB e SentryGlas® são higroscópicos e absorvem umidade do ar, interferindo na adesão e causando delaminação, bolhas no vidro laminado, manchas leitosas e perda de aderência estrutural.
Condições Ideais: A sala de montagem de laminação deve ter uma umidade relativa de 23% UR (com variação de 5% para mais ou para menos), não podendo exceder 28% UR. O PVB absorve umidade rapidamente, atingindo o equilíbrio com o ambiente em cerca de 2 horas.
Vidro Temperado
O vidro plano, ou float, é altamente reativo à umidade e contaminantes. A condensação entre chapas empilhadas sem separadores pode causar irisação (manchas tipo arco-íris) e corrosão alcalina, resultando em marcas irreversíveis e diminuição da transparência óptica.
Vidro Aramado
O vidro plano, ou float, é altamente reativo à umidade e contaminantes. A condensação entre chapas empilhadas sem separadores pode causar irisação (manchas tipo arco-íris) e corrosão alcalina, resultando em marcas irreversíveis e diminuição da transparência óptica.
Vidro Insulado (Duplo)
O vidro plano, ou float, é altamente reativo à umidade e contaminantes. A condensação entre chapas empilhadas sem separadores pode causar irisação (manchas tipo arco-íris) e corrosão alcalina, resultando em marcas irreversíveis e diminuição da transparência óptica.
Vidro Blindado (Multilaminado)
O vidro plano, ou float, é altamente reativo à umidade e contaminantes. A condensação entre chapas empilhadas sem separadores pode causar irisação (manchas tipo arco-íris) e corrosão alcalina, resultando em marcas irreversíveis e diminuição da transparência óptica.
Consequências: A delaminação em vidros blindados pode reduzir a resistência balística em 15% a 20%, com perdas financeiras significativas.
Espelhos
Vidros planos com camadas metálicas e protetoras na face posterior, os espelhos são altamente suscetíveis à oxidação induzida pela umidade. Isso causa manchas pretas (“black edge”), descolamento do filme refletivo e perda de brilho.
A Solução Thermomatic: Engenharia de Precisão no Ar
A Thermomatic oferece sistemas HVAC-R com controle de umidade de alta exatidão, redefinindo o padrão de produção na indústria vidreira e de blindagens. As soluções são projetadas para atender às necessidades específicas de cada etapa do processo, garantindo a qualidade e a durabilidade do produto.
Tecnologias de Desumidificação:
Desumidificadores por Condensação - Linha Industrial Plus: Ideais para ambientes onde a temperatura não é excessivamente baixa e a umidade precisa ser reduzida a níveis moderados (ex: 40-60% UR). Funcionam resfriando o ar abaixo do seu ponto de orvalho, condensando a umidade. São eficientes energeticamente, consomem menos energia, garantindo um OPEX mais vantajoso, e o CAPEX é menor.
Desumidificadores Dessecantes – Linha Dessecante: Utilizam um material dessecante (roda de sílica) para adsorver a umidade do ar. São eficazes para atingir níveis muito baixos de umidade (abaixo de 20/30% UR) e em temperaturas mais baixas, sendo cruciais para processos como a laminação de vidros com PVB/EVA. Essas condições mais severas exigem um investimento mais alto em CAPEX e OPEX, mas o payback é compensado na diminuição expressiva dos rejeitos de laminação.
A Solução Thermomatic: Engenharia de Precisão no Ar
Benefícios:
A implementação das soluções Thermomatic resulta em benefícios tangíveis e um rápido retorno sobre o investimento:
- Eliminação de Bolhas e Delaminações: Redução de refugo em até 60%;
- Transparência e Aderência Perfeitas: Garantia da qualidade estética e funcional do vidro;
- Estabilidade Dimensional e Óptica: Preservação das características intrínsecas do material;
- Aumento do Ciclo de Vida do Vidro Blindado: Manutenção da resistência balística e segurança;
- Redução de Perdas: Perdas médias por delaminação (3% a 7%) e irisação/corrosão alcalina (até 12% de rejeição) são drasticamente reduzidas.

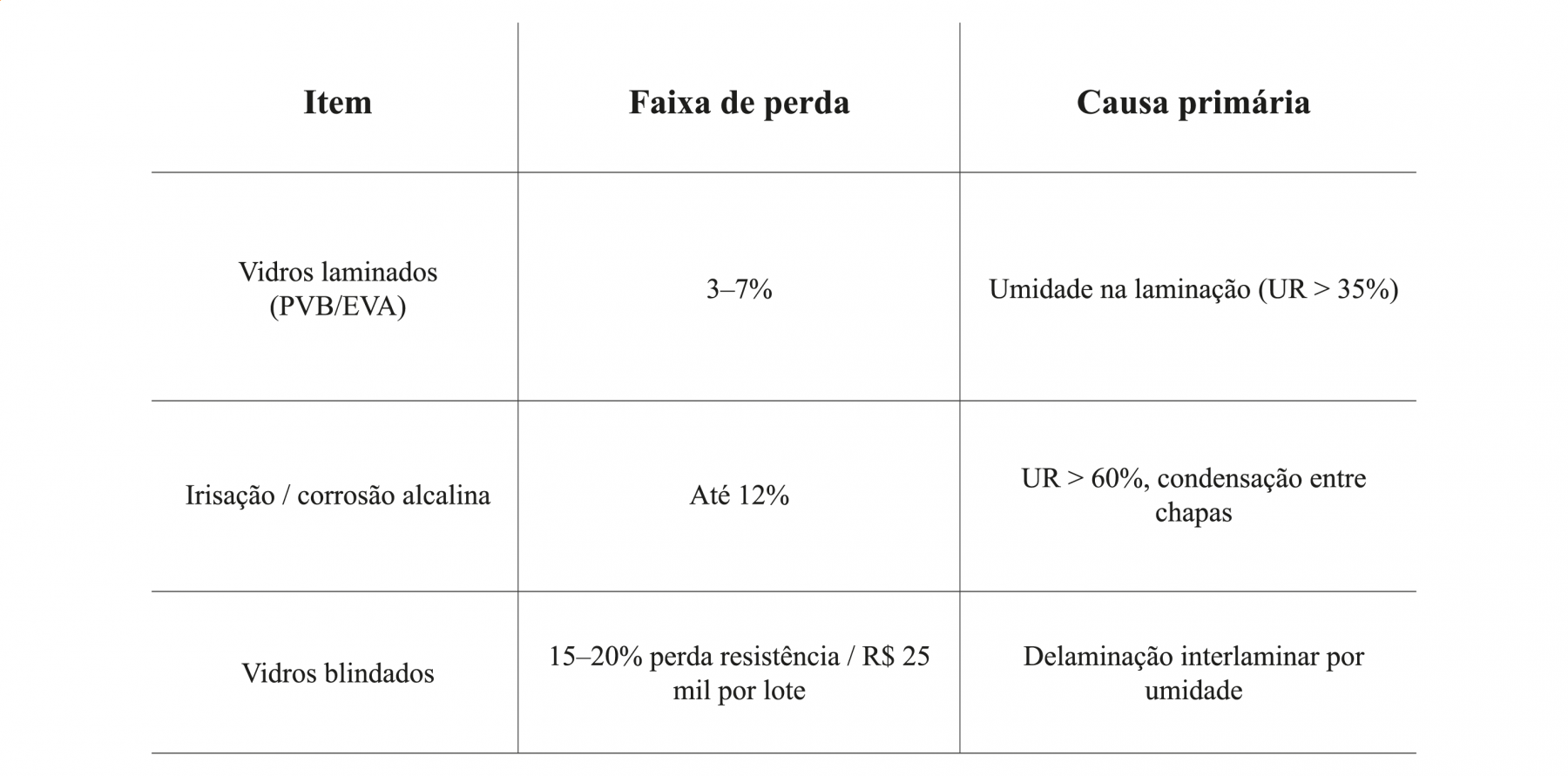

ROI
Normas e Conformidade
A Thermomatic auxilia seus clientes a estarem em conformidade com as normas da ABNT e outras regulamentações, como a Portaria nº 55 – COLOG, que alertam sobre a produção, o armazenamento e as condições ideais do ambiente para cada tipo de chapa de vidro.
- NBR 14698: 2001 - Vidros Temperados: Armazenamento em local protegido de poeira, umidade e isento de produtos químicos;
- NBR 16673: 2018 - Vidros Revestidos para Controle Solar: Armazenamento em local seco, ventilado e protegido de qualquer umidade.
Parceria para a Excelência Vidreira
A Thermomatic é mais do que um fornecedor de equipamentos; é um parceiro estratégico que compreende as nuances da indústria vidreira e oferece soluções personalizadas para garantir a máxima qualidade, segurança e eficiência. Invista no controle preciso de umidade e temperatura e eleve o padrão de sua produção.
Entre em contato com nossos especialistas para agendar uma visita técnica e descobrir como as soluções Thermomatic podem transformar sua linha de produção de vidros.
Principais clientes
FAQs
Sim, é um comportamento esperado. O PVB absorvendo água é um fenômeno normal, pois trata-se de um polímero higroscópico — ele absorve naturalmente a umidade na laminação de vidro. Essa absorção não é um defeito, mas uma característica físico-química do material.
O problema surge quando o teor de umidade ultrapassa o limite de 0,5 %, o que compromete sua viscosidade e, principalmente, sua capacidade de adesão ao vidro. Por isso, o armazenamento e a manipulação devem ocorrer em ambiente com controle de umidade para laminação PVB, mantendo a UR entre 20 % e 30 % e temperatura estável de 20–23 °C.
Esse controle garante estabilidade dimensional do interlayer e previsibilidade de desempenho durante o ciclo de autoclave.
Para garantir a máxima aderência e integridade óptica, os parâmetros ideais para a sala de laminação de vidro com PVB são:
- Umidade Relativa (UR) de 20 % a 25 %, sendo este o fator mais crítico, não excedendo de maneira nenhuma os 30 %;
- Temperatura de 18 °C a 20 °C, com controle de flutuações de no máximo ±1 °C;
- Controle de temperatura e umidade em autoclave para assegurar estabilidade psicrométrica e eliminar completamente o risco de condensação na superfície do vidro;
- Pressão positiva de +5 Pa, conforme as condições ideais da sala de laminação, impedindo a infiltração de ar úmido e contaminado.
Esses parâmetros garantem aderência uniforme, evitam delaminação e mantêm o ponto de orvalho ao menos 10 °C abaixo da temperatura ambiente, conforme recomendações das normas ABNT NBR 15737 e ISO 14644.
Mesmo com o ciclo correto de autoclave (pressão e temperatura), a adesão pode falhar se houver umidade na laminação de vidro no momento da montagem. O ciclo de autoclave não “elimina” a umidade; ele apenas força a adesão sob pressão e calor.
Se houver água entre as camadas, ela se transforma em vapor, criando uma pressão interna que compete com a pressão da autoclave, impedindo a adesão completa. Além da umidade, outras causas incluem contaminação da superfície do vidro por poeira, gordura ou resíduos químicos, que criam uma barreira física e impedem o contato molecular entre o PVB e o vidro.
Outro fator crítico é o controle de temperatura e umidade em autoclave, pois parâmetros fora da faixa ideal comprometem a adesão e favorecem defeitos como bolhas entre vidros laminados. Minimizar o tempo entre pré-selagem e autoclave é essencial, pois cada minuto de exposição ao ar ambiente é uma oportunidade para o PVB absorvendo água, reduzindo a qualidade da laminação e a durabilidade óptica do vidro.
O ponto de orvalho é a temperatura na qual o ar atinge 100 % de saturação de umidade e começa a condensar água em forma de gotículas. Na sala de laminação de vidro, se a superfície do vidro ou do interlayer estiver mais fria que o ponto de orvalho do ar ambiente, a umidade do ar se condensará sobre eles, criando uma película de água invisível a olho nu, mas suficiente para causar bolhas entre vidros laminados, delaminação e manchas.
Por exemplo, se o ponto de orvalho da sala está em 15 °C e uma lâmina de vidro recém-cortada chega a 12 °C, haverá condensação imediata. Por isso, o controle de temperatura e umidade em autoclave é tão importante quanto o controle da umidade relativa.
O ideal é que o ponto de orvalho seja mantido pelo menos 10 °C abaixo da temperatura ambiente, garantindo estabilidade psicrométrica, ausência de condensação e aderência perfeita durante a laminação.
O aspecto leitoso (opacidade difusa) é um sintoma clássico de umidade na laminação de vidro, absorvida pelo interlayer ou condensada na interface vidro-PVB. Mesmo quantidades microscópicas de água podem criar uma camada de separação molecular que dispersa a luz, gerando o efeito leitoso. Esse defeito é permanente e não pode ser corrigido após a cura.
As causas principais incluem PVB absorvendo água, condensação durante a pré-selagem devido à diferença de temperatura entre o vidro e o ambiente, e tempo excessivo entre montagem e autoclave em ambiente sem controle de temperatura e umidade em autoclave.
Manter a sala de montagem dentro das condições ideais da sala de laminação é essencial para eliminar o risco de condensação, garantir transparência e assegurar adesão perfeita entre as camadas.
Após a delaminação, não existe recuperação total — o painel deve ser refeito.
Entretanto, a causa pode e deve ser diagnosticada:
- Se ocorreu em menos de 3 meses, a origem é alta umidade na laminação de vidro no PVB/EVA;
- Se ocorreu após anos de uso, o problema pode estar em instalação inadequada ou infiltração.
A melhor prática é realizar um teste de absorção de umidade do PVB (ASTM D570) e revisar as condições da sala limpa (umidade, temperatura e ventilação).
